风荷载对干式气柜的影响

发布日期：2019-03-16 作者：91蜜桃麻豆媒体成人影院环保点击：

徐州91蜜桃麻豆媒体成人影院干式气柜小编先给大家普及一下风荷载哦，风荷载（wind load）也就是空气流动对工程结构所产生的压力。其大小与风速的平方成正比，即式中ρ为空气质量密度，va和vb分别为风法结构表面前与结构表面后的风速。而干式气柜侧板在迎风面最大风压力处变形最大，柜体的最大凹陷变形为59.098mm。

背风面(风向角1800)的变形次之，变形值为37.975mm。所以在最大风吸力(风载体型系数最大值)附近，柜体会沿柜体直径方向向外鼓起。其中最大风压力处侧板板肋跨中相对于侧板与立柱连接处的变形为2.94~，为侧板长度的1/2380;最大风吸力处侧板板肋的最大相对变形为0.89~，为侧板长度的1/7865。在风荷载作用下，气柜的变形是由整体的倾斜变形和由风压作用引起的局部变形叠加而成的。柜体顶端的位移较小，其最大变形值为柜体最大变形的71%;干式气柜顶析架的刚度极大，迎风面和背风面的相对变形仅2.3巧~。

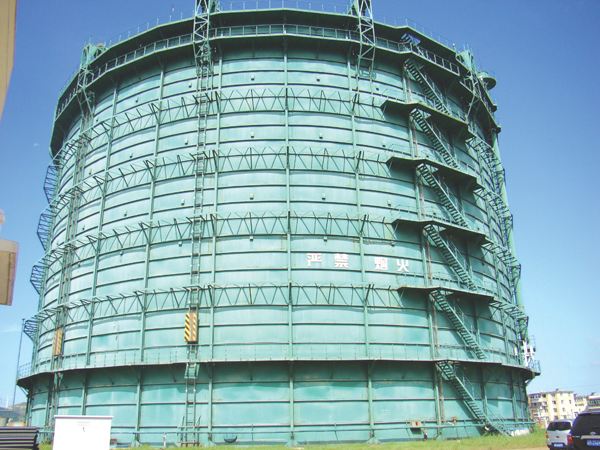

干式气柜

而在所有立柱中立柱1变形最大，主要因为立柱1位于最大风压力作用处。在离柜体底部59.94m处，立柱沿柜体径向的变形值为53.13mm，为立柱高度的l/1616。(1)、抗风环中，其中第三层抗风环在最大风吸力处的鼓出变形值最大，这是因为第三层抗风环位于气柜高度的中部，受干式气柜体底部和柜顶精架的约束最弱。抗风环的最大鼓出变形为23.60mm，为其半径的1/960。
